手动调节0-100%输出4-20mA电流信号源发生器配RS485通讯MODBUS-RTU

产品型号：KCMS-8HDRS,KCME-8HDRS,KCMF-8HDRS,KCMD-8HDRS,KCMA-8HDRS,KCMR-8HDRS,KCM-8HDRS

‹ ›

功能概述：: 工作环境：温度-10~60℃；湿度≤90%RH，采样周期：每秒采样8次；设置数字滤波参数FILt=0时，响应时间≤0.5秒；
●标准供电电压AC220V/110V(可选购DC24V供电)
●可设置数值范围,在范围内任意调节控制信号的大小
●控制信号可连接PLC,执行器,控制器等进行参量的控制
●调节器可以接收执行器反馈信号显示实际值

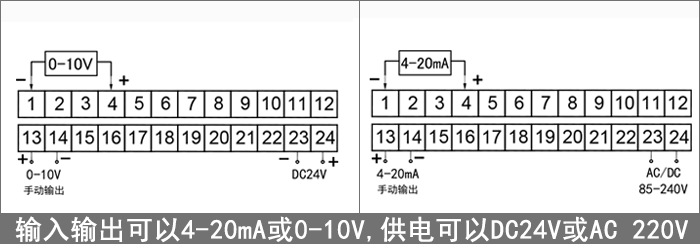

●测量与控制信号可选0-10V,4-20mA或1-5V
●例如开度控制中可以控制阀门,又能显示阀门实际开度
●测量精度:±0.5%FS,控制信号输出精度:±0.5%FS
反馈信号4-20mA或0-10V：: 接收反馈信号显示在仪表数码管上，反馈量程可以自定义

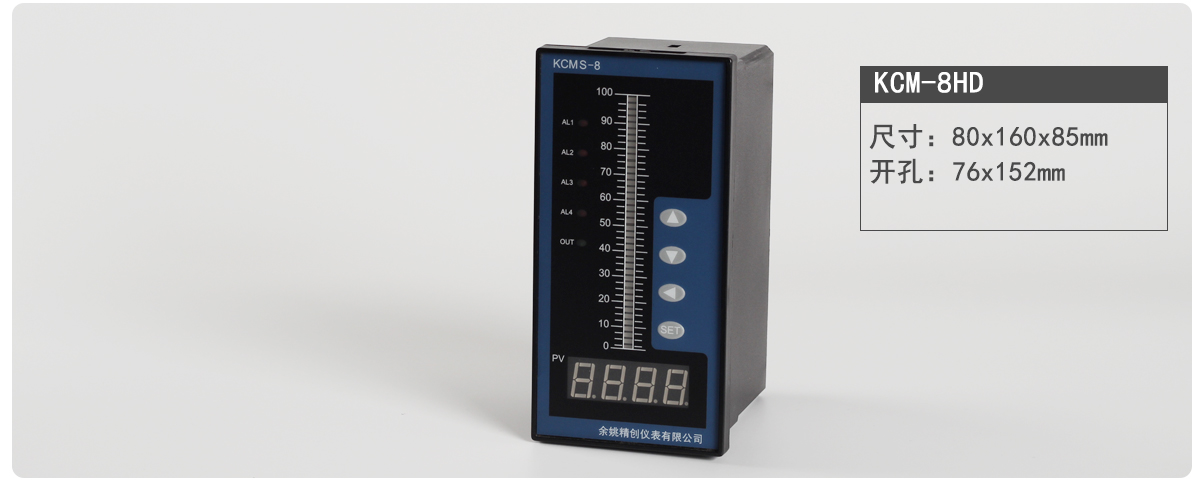

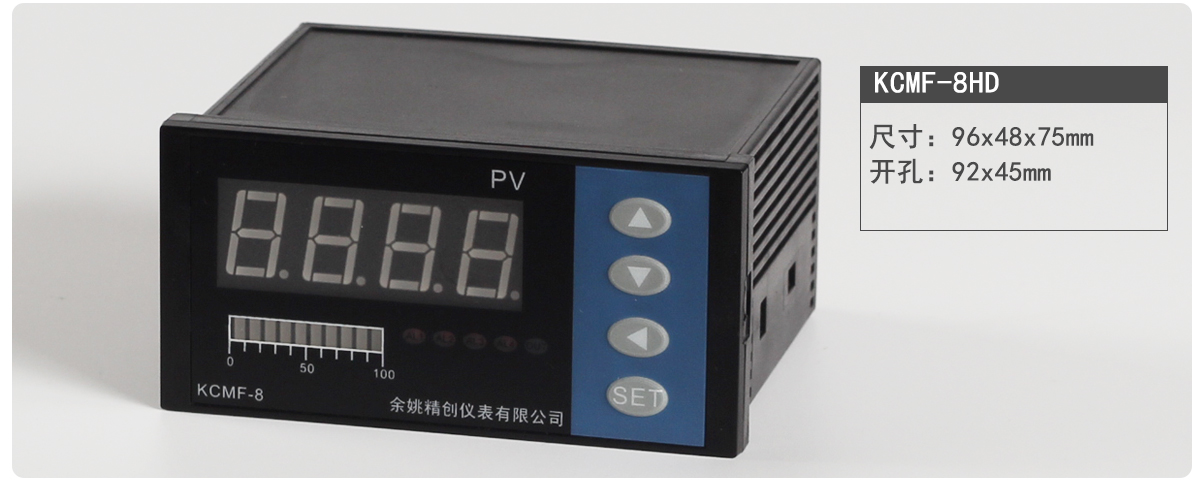

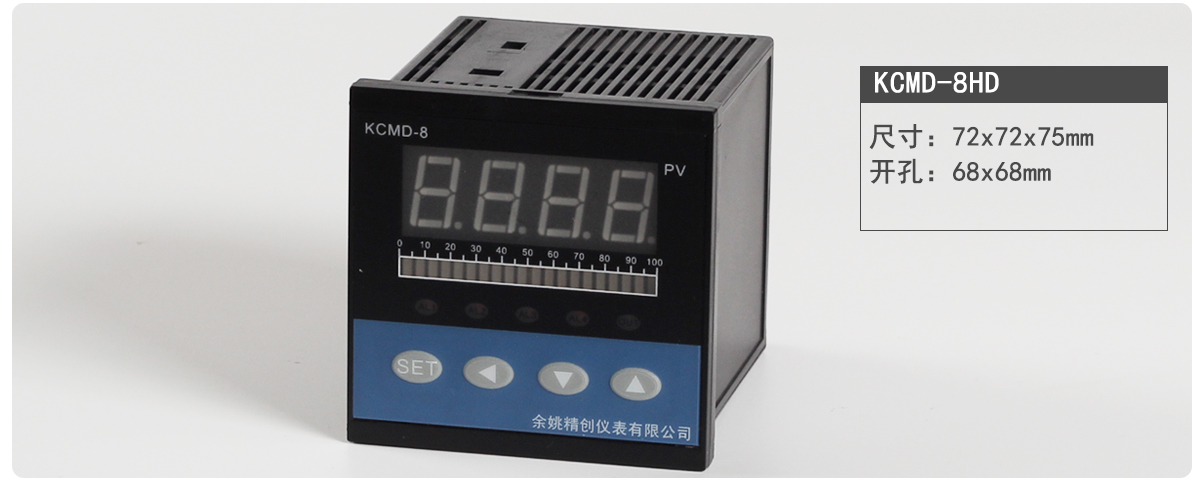

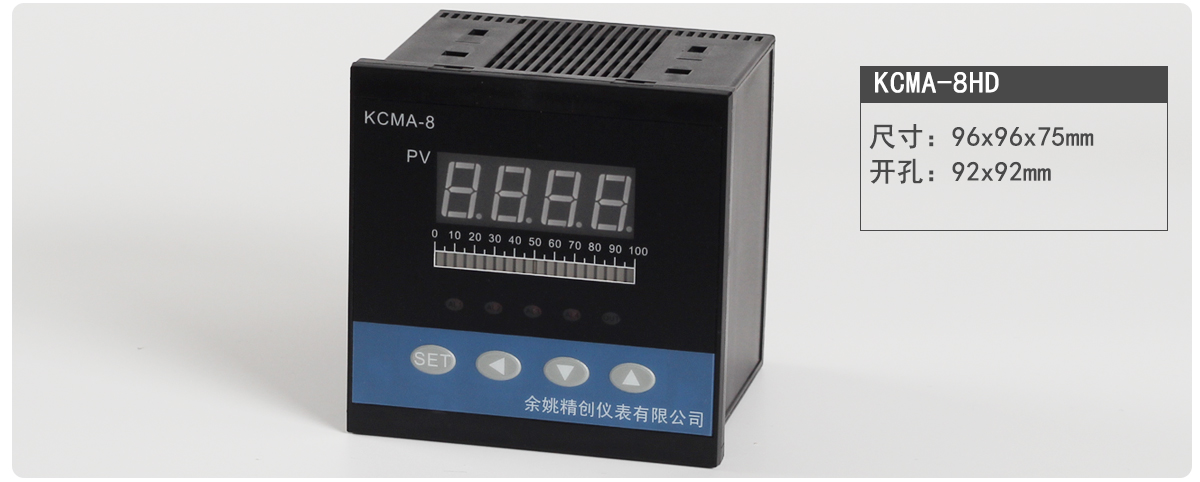

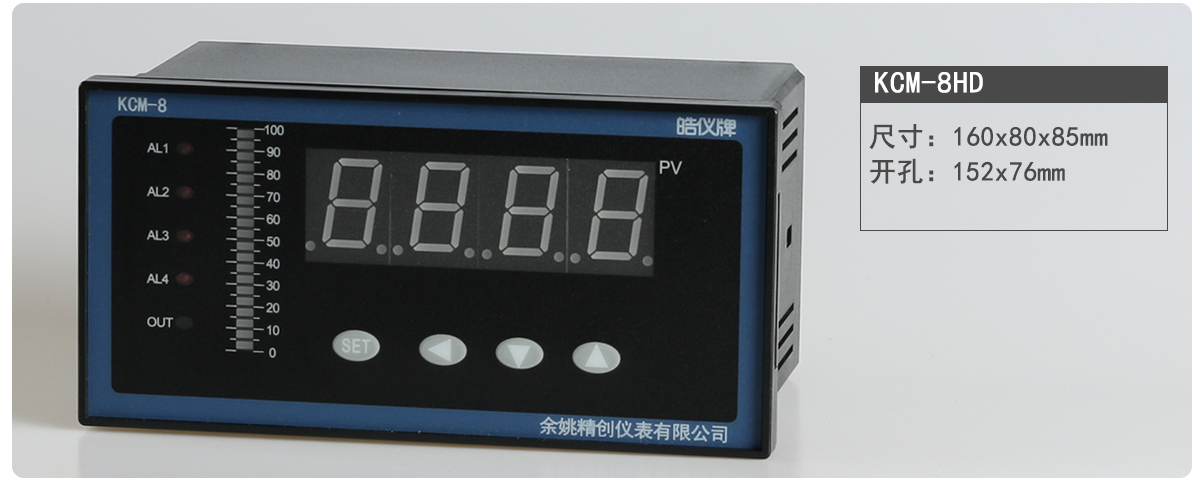

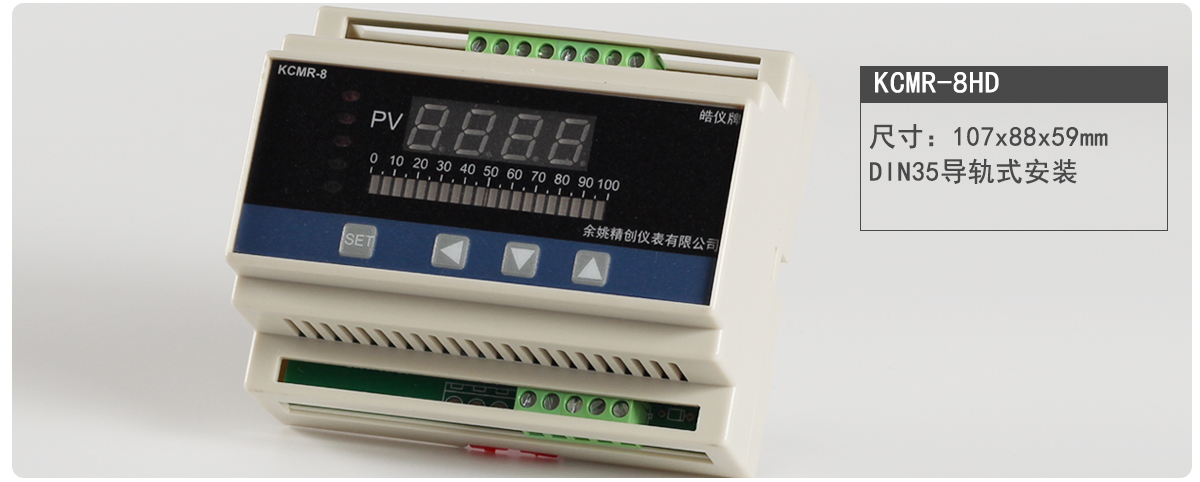

外形大小：: 长×宽×深度（mm） 160×80×85 152×76； A：96×96×110 92×92； D：72×72×110 68×68； E：48×96×110 44×92； F：96×48×110 92×44； R(导轨式): 长88mm 宽107mm 厚59mm 。
通信功能：: 后缀RS系列仪表标配通信功能
RS485/232通信,标准的MODBUS-RTU协议。可以通过RS485/232 读到测量值，同时可以通过RS485修改输出百分比。

序号	符号	名称	说明
0	LOCK	密码锁	LOCK=18时，允许修改所有参数 LOCK≠18时，禁止修改所有参数
1	INP	输入显示开关	ON:反馈输入打开，上排则显示反馈信号 OFF: 反馈输入关闭，上排则显示手动输出百分比
2	SC	输入误差修正	仪表带反馈电流输入时，当测量传感器引起误差时，可以用此值修正（输入功能关闭时的则不显示该菜单）
3	PS-H	显示上限	仪表带反馈电流输入时，数码管显示上限、下限量程决定仪表数字显示范围,用户可自主设定（输入功能关闭时的则不显示该菜单）。
4	PS-L	显示下限
5	DP	小数点位置	小数点位置可由用户自由设定，其中当dp=0时小数点在个位不显示，当dp=1～3时，小数点依次在十位、百位、千位。
6	OUTH	控制输出上限	手动控制输出上下限范围在（0~21mA）
7	OUTL	控制输出下限
8	STEP	控制输出步进	每按一次加键减键增加的数值
9	ADDR	通讯地址	从站通信地址即站号
10	BAUD	通讯波特率	1200； 2400； 4800； 9600 四种可选
