热电阻PT100输入4路报警继电器光柱显示仪

产品型号：KCMS-84PT,KCME-84PT,KCMF-84PT,KCMD-84PT,KCMA-84PT

‹ ›

功能概述：: 工作环境：温度-10~60℃；湿度≤90%RH
●输入采用测量精确稳定的数字校正系统，支持多种热电偶和热电阻规格，最高分辨率达0.1℃。
●人性化设计的操作方法，易学易用。
●抗干扰性能符合在严酷工业条件下电磁兼容（EMC）的要求。
●本仪表采用自动调零及数字校准技术的免维护型仪表，计量检定时若超差可通过参数修正
●默认带四组继电器报警，可独立设定报警值。
输入信号：: 以下信号任选一种，出厂固定：
CU50(-50.0～150.0)、PT100（-199.9～600.0）、K（-50.0～1300）、 E（-50.0～800.0）、 J（-50.0～999.9）、T（-50.0～400.0）、 0-10mA、4-20mA、0-10V、1-5V、NTC
控制输出：: 默认带四路报警继电器，可以作位式控制（上下限控制）。
报警输出：: 默认带四路报警继电器（需特殊说明）：‘0’无报警；‘1’上限报警；‘2’下限报警；

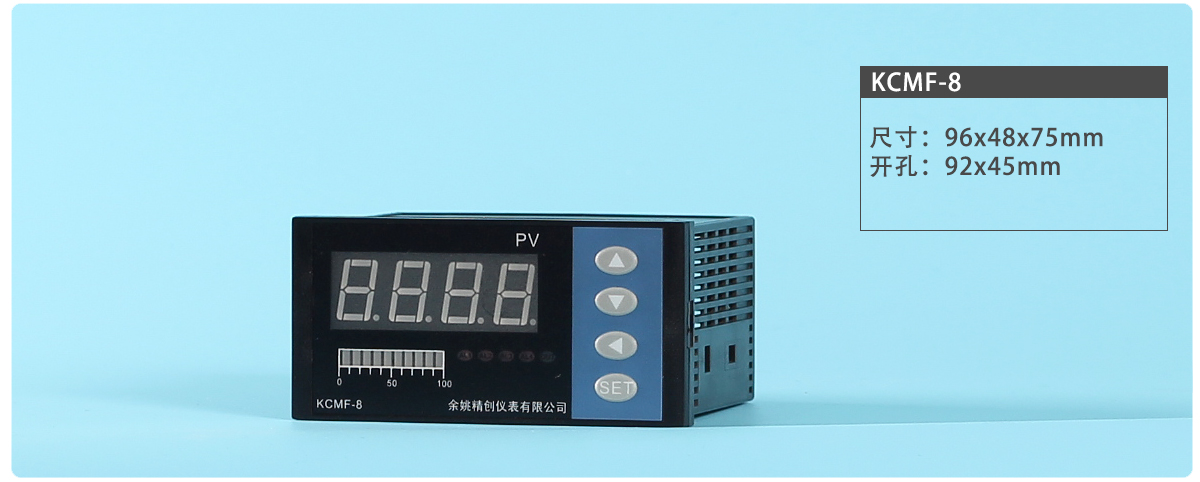

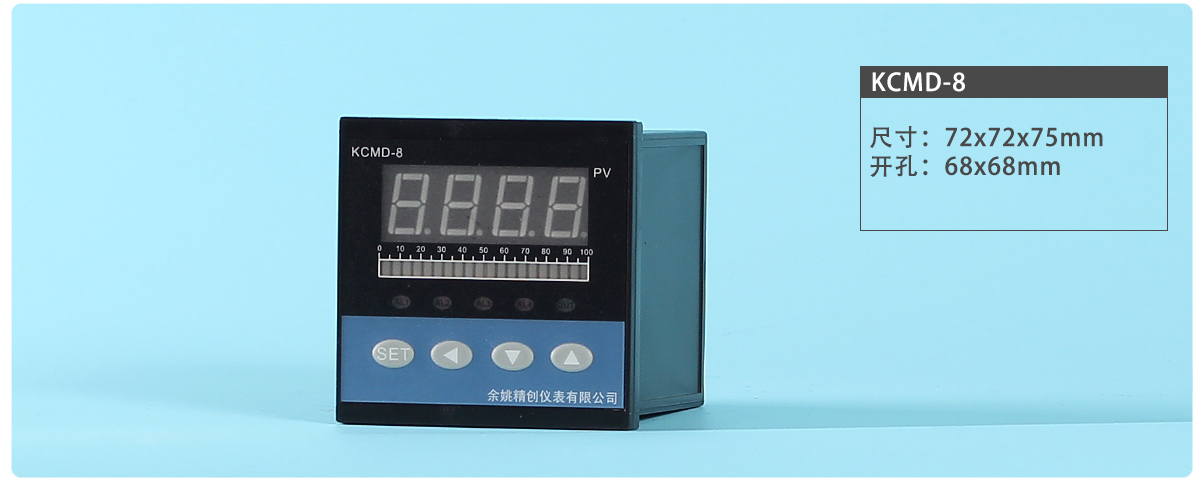

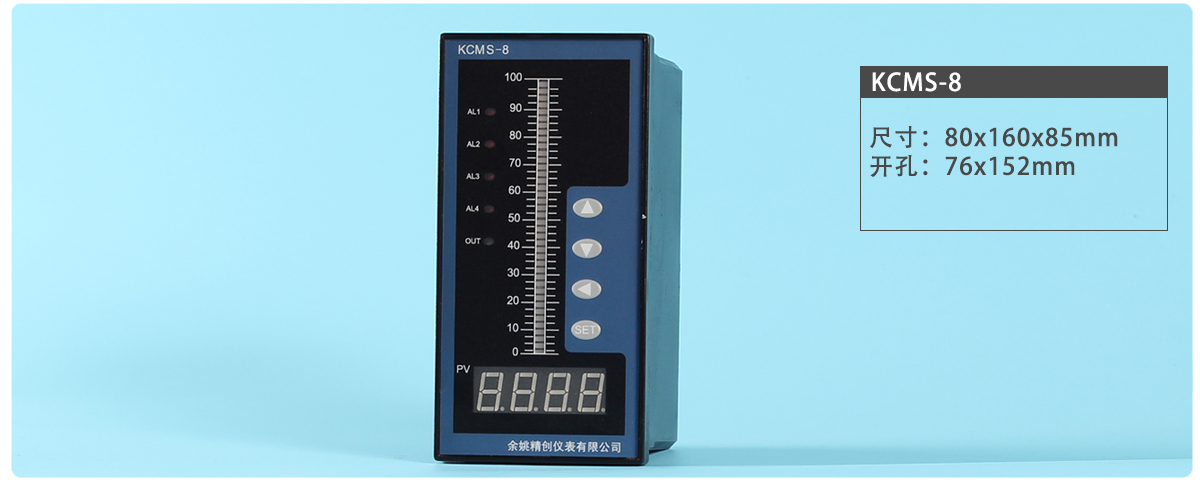

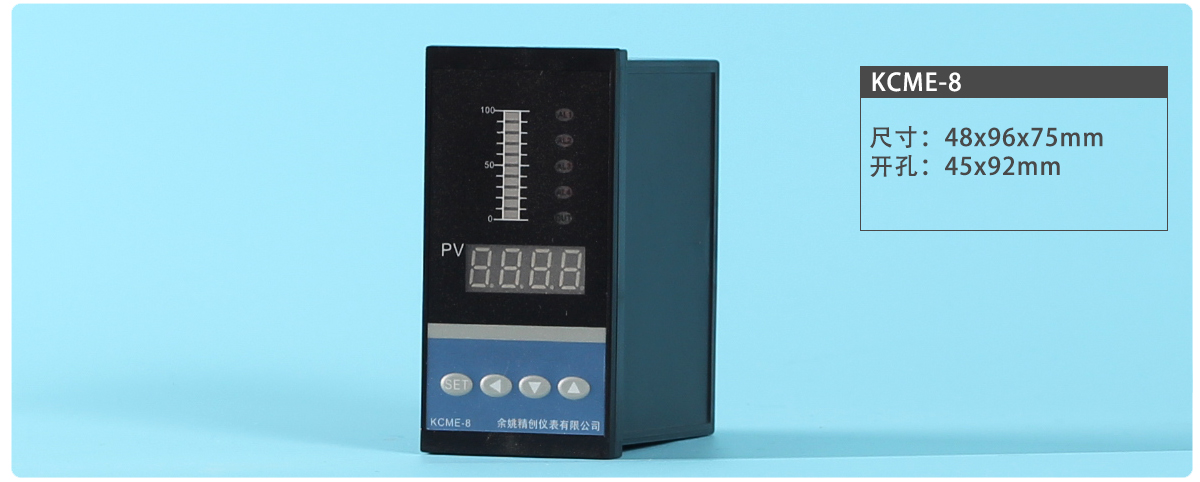

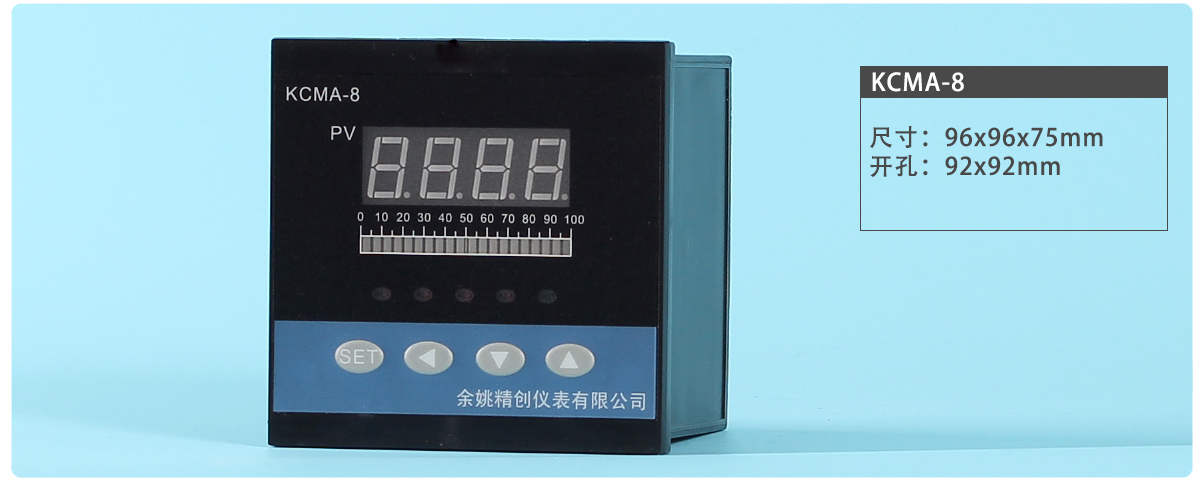

外形大小：: 长×宽×深度（mm） A：96×96×75 92×92； D：72×72×75 68×68； E：48×96×75 44×92； F：96×48×75 92×44； S:80×160×85 76×156。
其它功能：: 带光柱显示，光柱显示和数码管显示量程可分开独立设定。

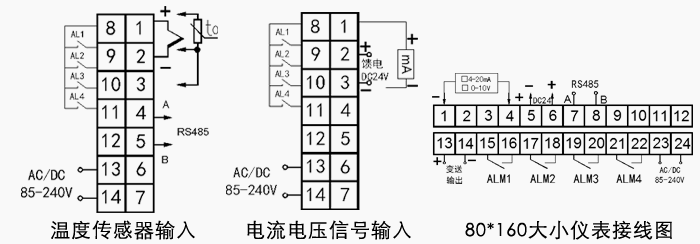

仪表接线图：

仪表内置参数：

参数代码	符号	名称	说明
0	AL-1	报警1设定	第一报警设定值，报警方式请参考参数ALP1
1	HY-1	报警1回差	用于报警触点输出的回差设定（单边回差）
2	AL-2	报警2设定	第二报警设定值，报警方式请参考参数ALP2
3	HY-2	报警2回差	用于报警触点输出的回差设定（单边回差）
4	AL-3	报警3设定	第三报警设定值，报警方式请参考参数ALP3
5	HY-3	报警3回差	用于报警触点输出的回差设定（单边回差）
6	AL-4	报警4设定	第四报警设定值，报警方式请参考参数ALP4
7	HY-4	报警4回差	用于报警触点输出的回差设定（单边回差）
二级菜单
8	LOCK	密码锁	LOCK=18时，允许修改所有参数 LOCK≠18时，禁止修改所有参数
9	SC	传感器误差修正	当测量传感器引起误差时，可以用此值修正
10	DP	小数点位置	当仪表为电压或电流输入时，其显示上限、显示下限、小数点位置及单位均可由厂家或用户自由设定，其中当dp=0时小数点在个位不显示，当dp=1～3时，小数点依次在十位、百位、千位。
11	P-SH	显示上限	仪表为电压、电流输入时，数码管显示上限、下限设定值(输入除电压、电流外时则不显示该菜单) 决定仪表数字显示范围,用户可自主设定。
12	P-SL	显示下限
13	G-SH	光柱显示上限	仪表光柱显示上下限，决定光柱显示范围。显示范围由P-SH P-SL决定
14	G-SL	光柱显示下限	仪表光柱显示上下限，决定光柱显示范围。显示范围由P-SH P-SL决定
15	PF	滤波系数	为仪表一阶滞后滤波系数，其值越大，抗瞬间干扰性能越强，但响应速度越滞后，对压力、流量控制其值应较小，对温度、液位控制应相对较大。
16	ALP1	第1报警方式定义	‘0’无报警； ‘1’上限报警； ‘2’下限报警
17	ALP2	第2报警方式定义
18	ALP3	第3报警方式定义
19	ALP4	第4报警方式定义
20	ADDR	通讯地址	仪表在RS485/232通信控制系统中的编号
21	BAUD	通讯波特率	1200； 2400； 4800； 9600 四种可选
