热电偶T型输入PID智能控制温控仪

产品型号:KCMD-7TA KCMD-7TG KCMD-7T KCMA-7TA KCMA-7TG KCMA-7T KCME-7TA KCME-7TG KCME-7T KCMF-7TA KCMF-7TG KCMF-7T KCMG-7TA KCMG-7TG KCMG-7T

功能概述:
工作环境:温度-10~60℃;湿度≤90%RH,采样周期:每秒采样8次;设置数字滤波参数FILt=0时,响应时间≤0.5秒;
●输入采用测量精确稳定的数字校正系统,支持多种热电偶和热电阻规格,最高分辨率达0.1℃。
●人性化设计的操作方法,易学易用。
●抗干扰性能符合在严酷工业条件下电磁兼容(EMC)的要求。
●本仪表采用自动调零及数字校准技术的免维护型仪表,计量检定时若超差可通过参数修正
●PID控制,上下限控制(位式控制)两种方式可手动切换。
输入信号:
以下信号多选一,出厂固定:
CU50(-50.0~150.0)、PT100(-199.9~600.0)、K(-50.0~1300)、 E(-50.0~800.0)、 J(-50.0~999.9)、T(-50.0~400.0)、 0-10mA、4-20mA、0-10V、1-5V、NTC
控制输出:
以下控制方式四选一
●继电器开关量输出
●12V电压输出,调节固态继电器SSR
●4-20mA /0-10v模拟量PID输出
●调节可控硅晶闸管SCR
报警输出:
默认不带继电器报警(需特殊说明):‘0’无报警;‘1’上限报警;‘2’下限报警;‘3’正偏差报警;‘4’负偏差报警;‘4’区间外报警;‘5’区间内报警

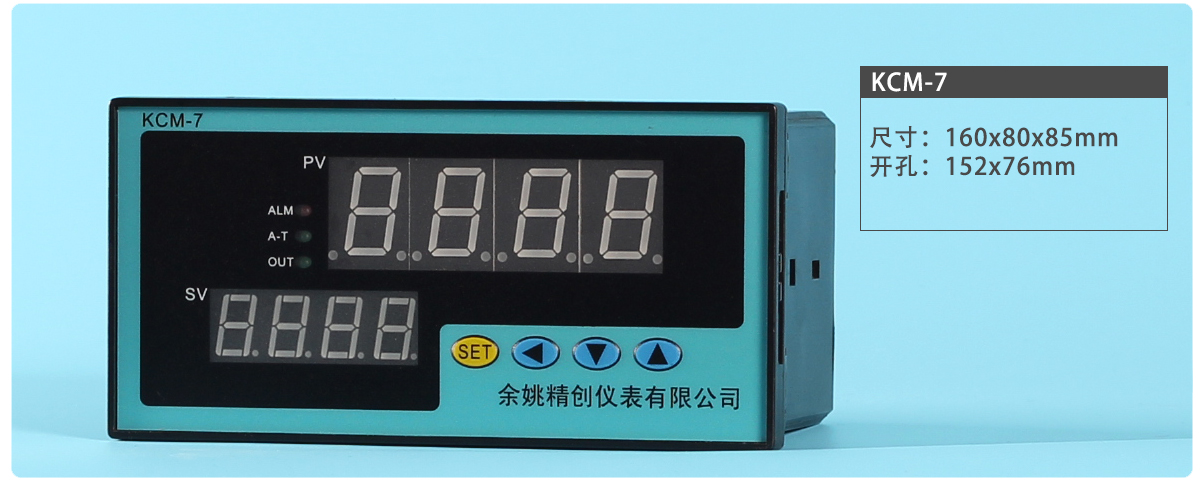

外形大小:

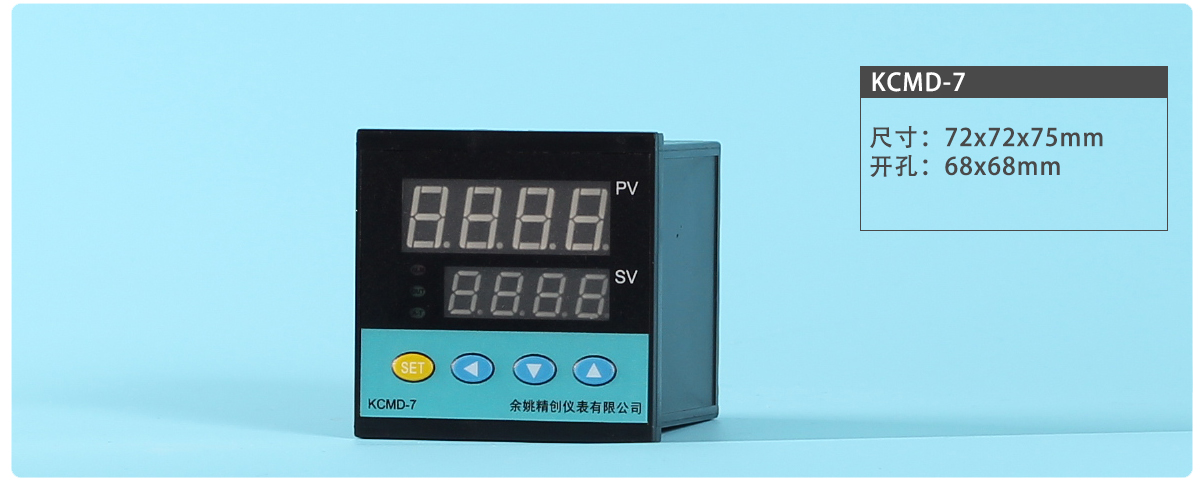

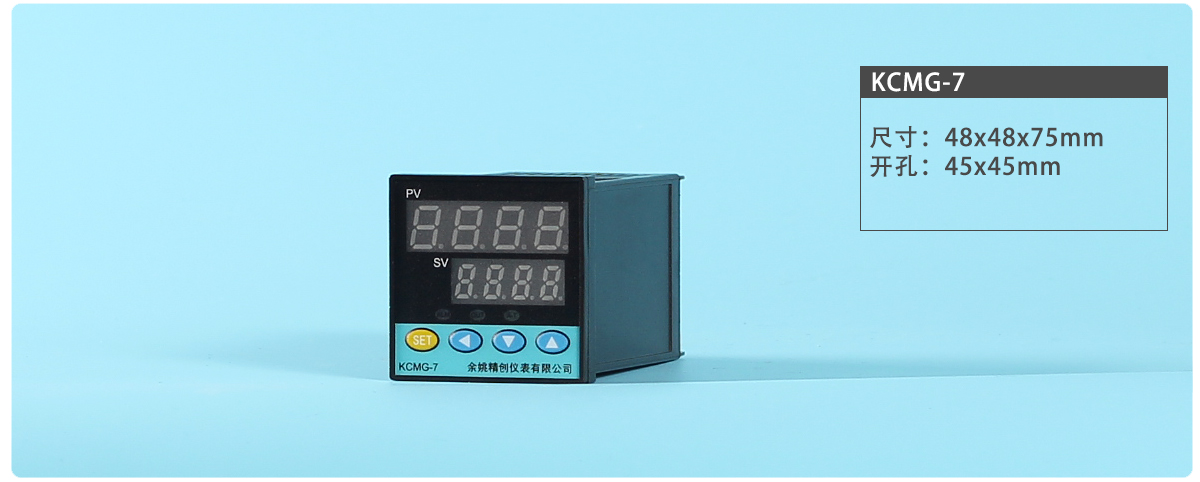

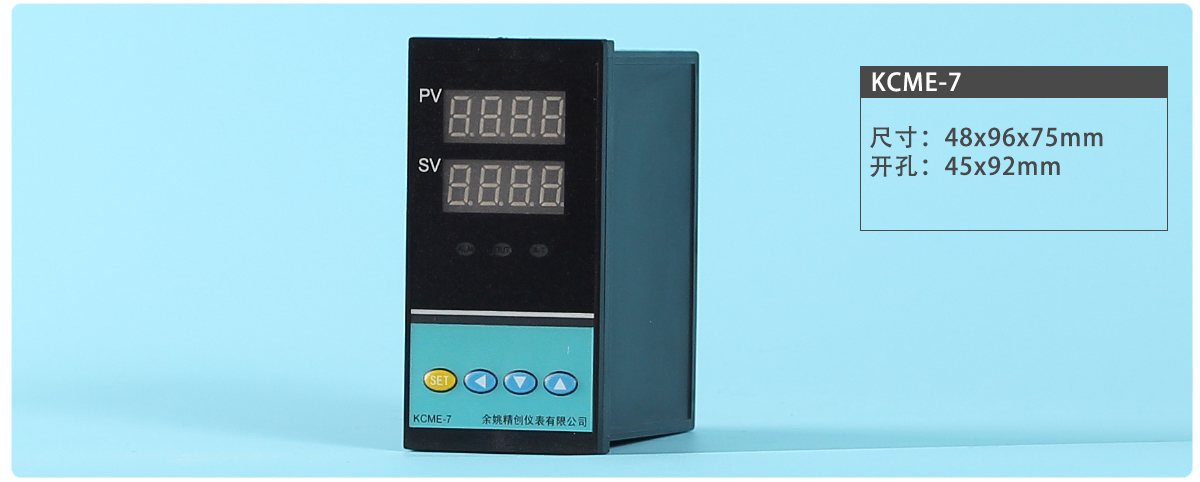

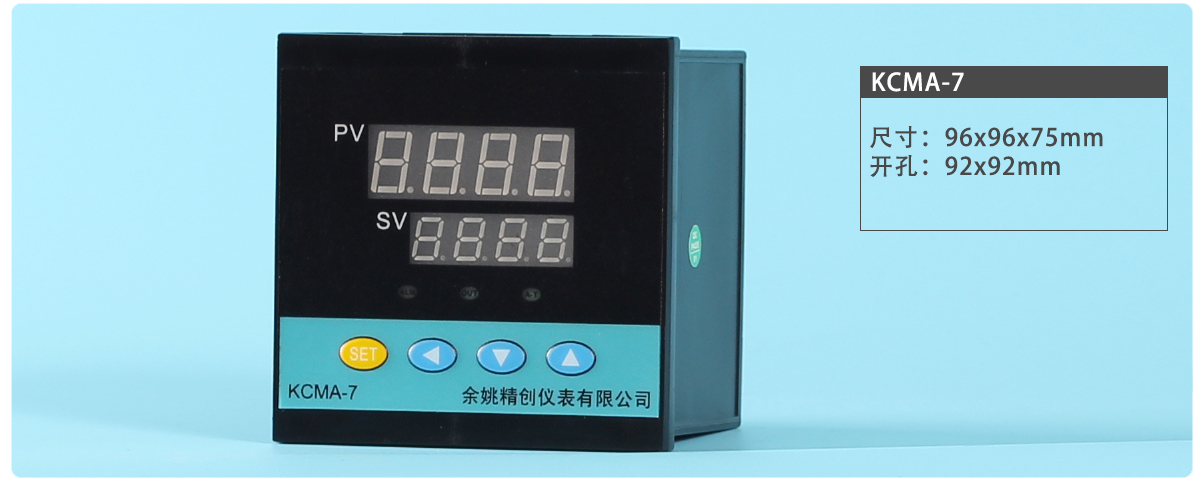

长×宽×深度(mm) A:96×96×75 92×92; D:72×72×75 68×68; E:48×96×75 44×92; F:96×48×75 92×44; G:48×48×75 44×44; R(导轨式): 长88mm 宽72mm 厚59mm 。
其它功能:
输出方式可以由自动模式一键切换为手动模式,手动调节控制输出百分比。

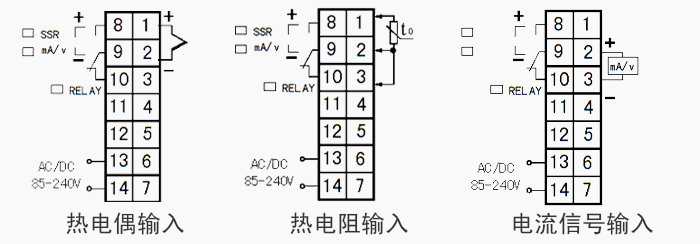

仪表接线图:


仪表内置参数:

序号 符号 名称 说 明
0 SP 设定值 短按set键1秒,可修改设定值
1 AL1 报警设定值 报警方式请参考参数“ALP”当解除报警时为:AL1-HY1
2 HY1 报警回差 测量值可以通过此项值加或减修正
3 SC 传感器修正值 测量传感器引起误差时,可以用此值修正
4 HY 主控回差 仪表为位式控制方式时的不灵敏区,取值越小,控制效果越好 但当为继电器输出时因频繁跳动而影响使用寿命
5 P 比例系数 P值类似常规PID调节器的比例带,但变化相反,P值越大,比例、微分的作用成正比增强, P值越小,比例、微分的作用相应减弱,P参数值与积分作用无关。
P=0时,转为二位式控制(上下限控制)
6 I 积分系数 I参数值主要决定调节算法中的积分作用,与常规PID算法中的积分时间类同,I值越小,系统积分作用越强,I值越大,积分作用越弱。设置I=0时,系统取消积分作用,仪表成为一个PD调节器。
7 D 微分系数 D参数对控制的比例、积分、微分均起影响作用,d越小,则比例和积分作用均成正比增强;反之,d越大,则比例和积分作用均减弱,而微分作用相对增强。此外d还影响超调抑制功能的发挥,其设置对控制效果影响很大。如设置d≤t(控制周期)时,系统的微分作用被取消。
8 T 控制周期 指主控为人工智能PID控制方式,输出为继电器时的控制周期,时间越短,控制效果越好,但会影响继电器寿命。一般出厂值继电器设置为20S,其他设置为2S。
9 AT 自整定开关 OFF:自整定功能关闭ON:自整定功能开启自整定过程请参考“七、自整定方法”
10 COOL 正反控制 0:正向控制,如加热,加湿; 1:反向控制,如制冷,除湿
11 ALP 报警方式 ‘0’无报警;‘1’上限报警;  ‘2’下限报警;‘3’正偏差报警;‘4’负偏差报警;‘4’区间外报警;‘5’区间内报警
12 PF 滤波系数 为仪表一阶滞后滤波系数,其值越大,抗瞬间干扰性能越强,但响应速度越滞后。
13 PS-H 量程上限 电流电压信号显示上限
14 PS-L 量程下限 电流电压信号显示下限
15 DP 小数点 小数点位置
16 LOCK 密码锁 LOC=18时,允许修改所有参数,LOC≠18时,禁止修改所有参数
17 UO 初始功率 PID智能控制时的初始输出功率
18 ADDR 通讯地址 仪表在集中控制系统中的编号
19 BAUD 通讯波特率 1200; 2400; 4800; 9600 四种可选
