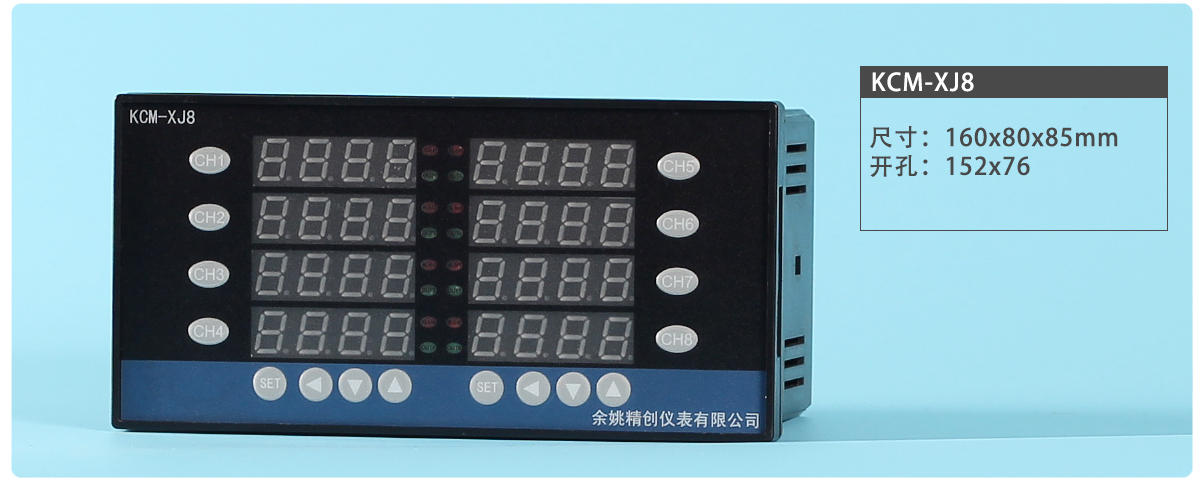

8路（4-20mA PT100 CU50 K E J S）输入8路PID控制继电器输出

功能概述：

工作环境：温度-10~60℃；湿度≤90%RH，采样周期：每秒采样8次；设置数字滤波参数FILt=0时，响应时间≤0.5秒；
●输入采用测量精确稳定的数字校正系统，支持多种热电偶和热电阻规格，最高分辨率达0.1℃。
●人性化设计的操作方法，易学易用。
●抗干扰性能符合在严酷工业条件下电磁兼容（EMC）的要求。
●本仪表采用自动调零及数字校准技术的免维护型仪表，计量检定时若超差可通过参数修正
●PID控制，上下限控制（位式控制）两种方式可手动切换。

输入信号：

A温度传感器信号：CU50（-50.0～150.0℃）、Pt100（-199.9～600.0℃）、 K（0～1300℃）、E（0～700.0℃）、J（0～900.0℃）、S(0～1600℃)
B电流电压信号：0-10v 4-20mA 1-5v 0-10mA
A,B两种信号出厂定义，比如：第3路支持A信号则不再支持B信号。

控制输出：

以下控制方式2选1：
●继电器开关量输出
●12V电压输出，调节固态继电器SSR
8路采样，8路PID或位式控制输出。当切换成PID输出时,继电器会在一个时间周期内输出一个占空比。即吸合x秒，打开(时间周期-x)秒。 当切换成位式控制时：测量值<设定值时继电器吸合，测量值>设定值+回差值 时继电器断开

报警输出：

默认带一组继电器报警
报警方式可手动切换为：1：上限报警 2：下限报警； 3：上上限报警 4：下下限报警；5：区间外报警 6：区间内报报警。

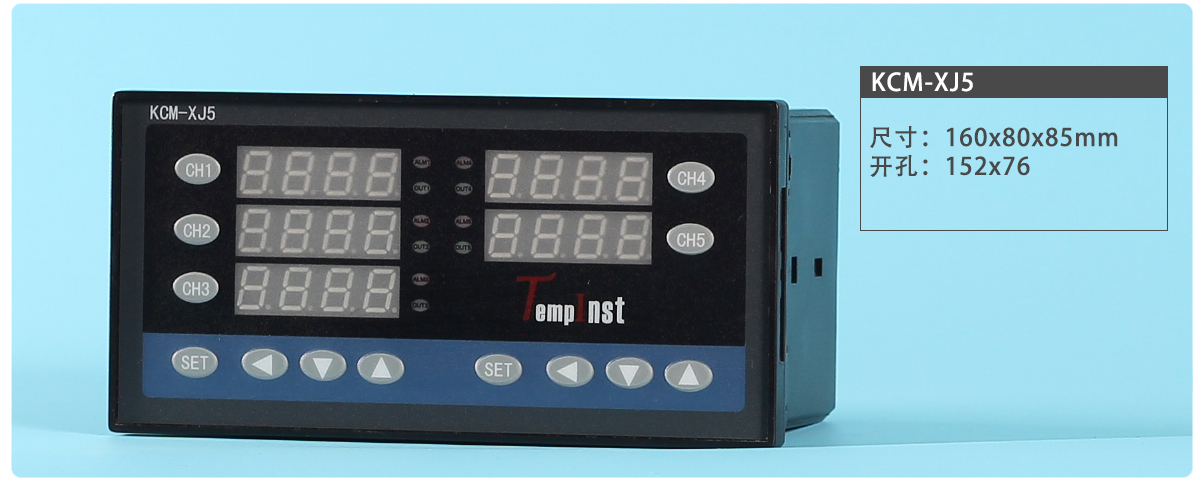

外形大小：

长×宽×深度（mm） T:160×80×80 开孔尺寸：156×76 A: 96×96×110 开孔尺寸：92×92 D:72×72×80 开孔尺寸：68×68 导轨式：88*107*59 。

通信功能：

后缀RS系列仪表标配通信功能
RS485/232通信,标准的MODBUS-RTU协议。可以通过RS485/232 读到测量值，修改仪表所有参数。支持wincc（西门子），三菱，松下，欧姆龙，AB，组态王，亚控，MCGS（昆仑通态)和国产PLC 等设备
可配套我们公司的通信软件，在电脑上实时显示采样温度，设定值。并可以记录温度值，生成曲线或数据报表导出为EXCEL文档

仪表接线图：

仪表内置参数：
