电流或电压信号输入（4-20mA,0-10v等）继电器输出带4-20mA变送输出

功能概述：

工作环境：温度-10~60℃；湿度≤90%RH，采样周期：每秒采样8次；设置数字滤波参数FILt=0时，响应时间≤0.5秒；
●输入采用测量精确稳定的数字校正系统，支持多种热电偶和热电阻规格，最高分辨率达0.1℃。
●人性化设计的操作方法，易学易用。
●抗干扰性能符合在严酷工业条件下电磁兼容（EMC）的要求。
●本仪表采用自动调零及数字校准技术的免维护型仪表，计量检定时若超差可通过参数修正
●PID控制，上下限控制（位式控制）两种方式可手动切换。

输入信号：

●普通型（kcm-91wbs）:CU50(–50.0～150.0℃)/PT100(–199.9～600.0℃)/K(–30.0～1300℃)
●电流型(kcm-91abs)：4-20mA/0-10mA/0-5v/1-5v/0-50v
●混合型(kcm-91wbs53):CU50(–50.0～150.0℃)/PT100(–199.9～600.0℃)/K(–30.0～1300℃)/E(–30.0～700.0℃)/J(–30.0～900.0℃)/T(–199.9～400.0℃)/S(–30～1600℃)/R(–30.0～1700.0℃)/WR25(–30.0～2300℃)/N(–30.0～1200.0℃)/4-20mA/0-10mA/0-10v/1-5v/0-50v

控制输出：

以下控制方式四选一：
●继电器开关量输出
●12V电压输出，调节固态继电器SSR
●4-20mA /0-10v模拟量PID输出
●调节可控硅晶闸管SCR

报警输出：

默认带一组继电器报警，最多可扩展成2组报警继电器。
报警方式可手动切换为： 1：上限报警；2：下限报警；3：上下限报警（2组报警继电器情况下有效） 4：正偏差报警；5：负偏差报警； 6：正负偏差报警（2组报警继电器情况下有效） 7：区间外报警；

变送输出：

4-20mA(1-5v)/0-10mA(0-10v)手动切换。变送输出上下限量程可调节，比如：20-50度，或0-100度。

外形大小：

长×宽×深度（mm） 160×80×85 152×76； A：96×96×110 92×92； D：72×72×110 68×68； E：48×96×110 44×92； F：96×48×110 92×44； G：48×48×110 44×44; R(导轨式): 长88mm 宽72mm 厚59mm 。

其它功能：

输出方式可以由自动模式一键切换为手动模式，手动调节控制输出百分比。

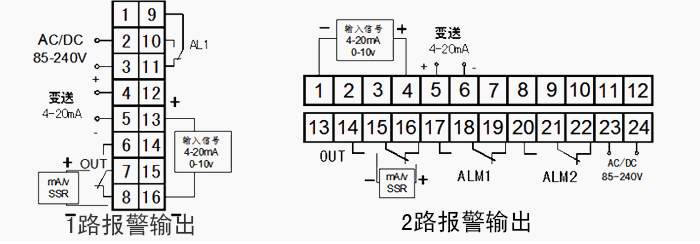

仪表接线图：

仪表内置参数：
