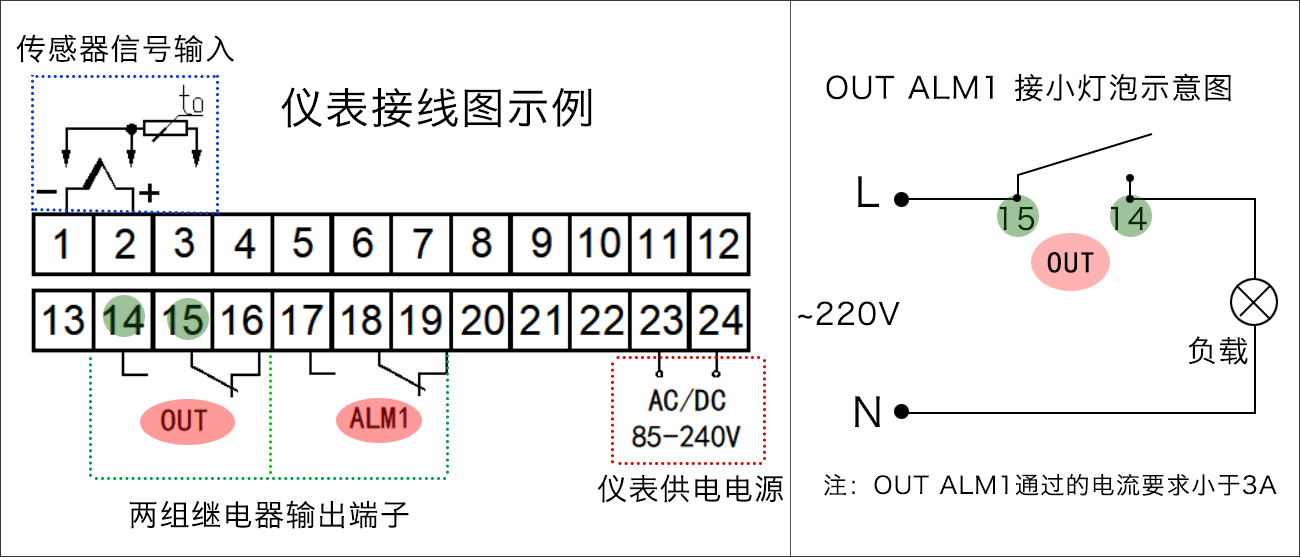

1.仪表接线图示例（仅供参考）均为继电器输出，请注意本示意图不适用调节SSR或4-20mA输出：

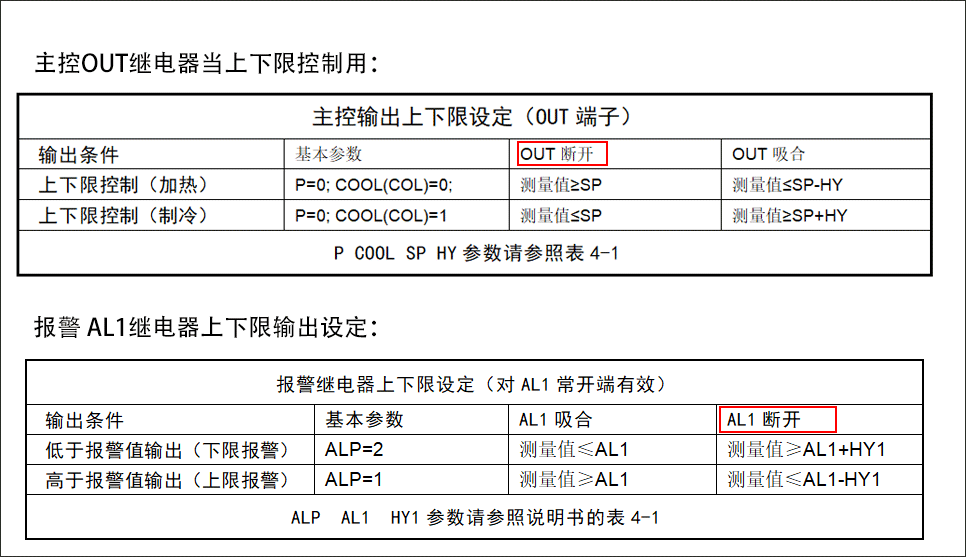

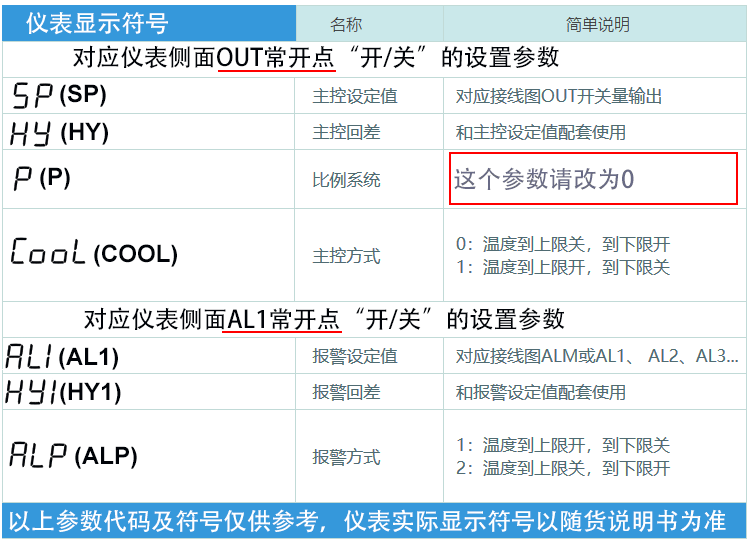

2.设置上下限输出时需要用到的仪表参数列表：



3.OUT和AL1上下限控制时的参数设定方法：

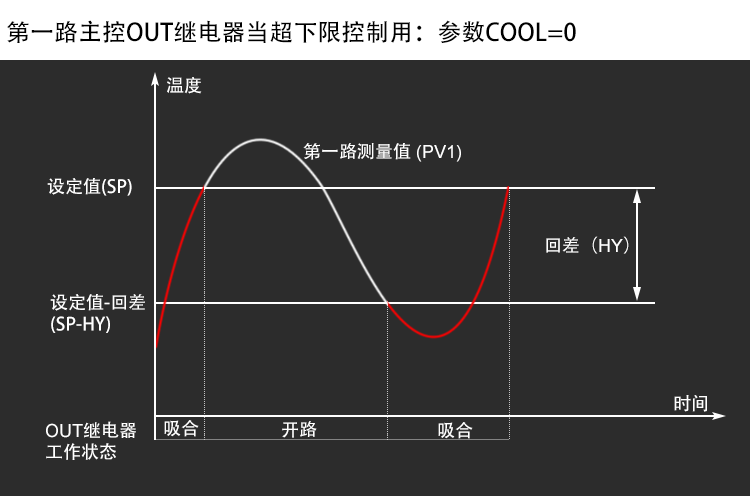

4.当OUT主控输出超下限控制(P=0，COOL=0)曲线：

例：测量值低于90时OUT继电器输出，测量值高于100时OUT继电器关断,参数设定为：SP=100,HY=10,COOL=0,P=0如下图

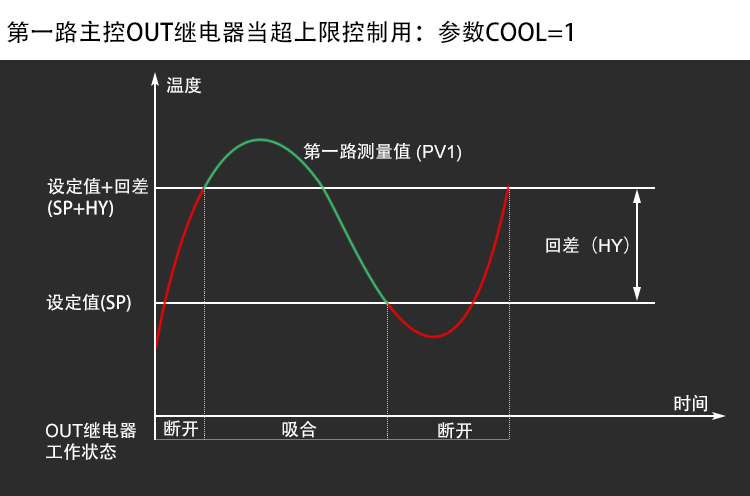

5.当OUT主控输出超上限控制(P=0，COOL=1)曲线：

例：测量值高于100时OUT继电器输出，测量值低于90时OUT继电器关断,参数设定为：SP=90,HY=10,COOL=1,P=0如下图

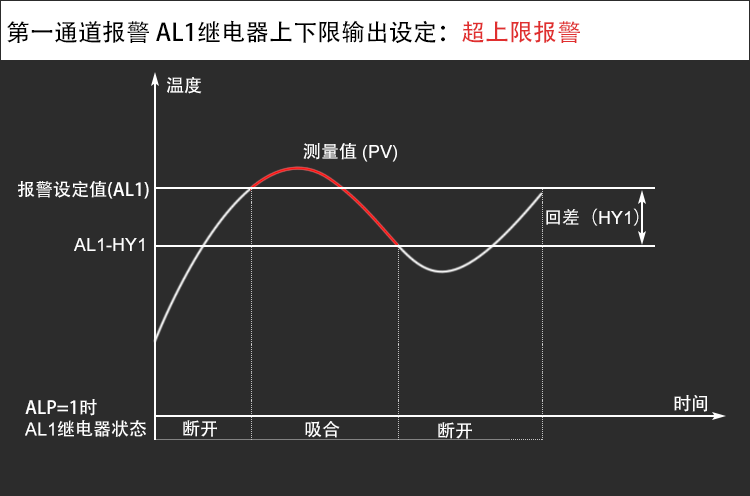

6.AL1超上限报警输出曲线：

例：测量值高于100时AL1继电器输出，测量值低于90时AL1继电器关断,参数设定为：AL1=100,HY1=10,ALP=1如下图

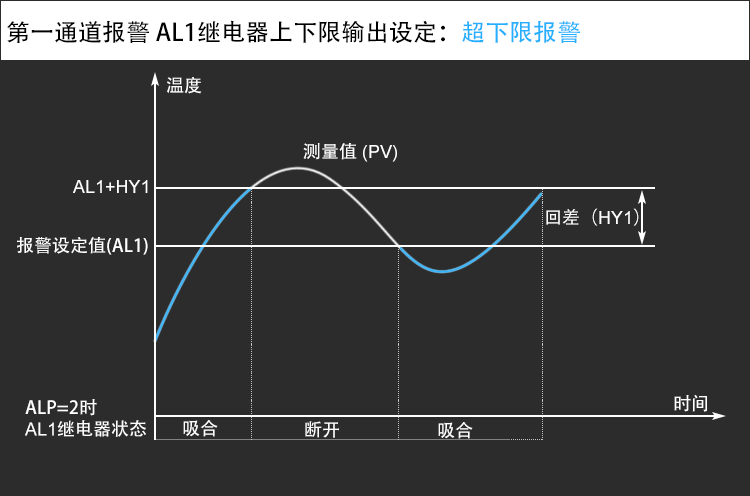

7.AL1超下限报警输出曲线：

例：测量值低于90时AL1继电器输出，测量值高于100时AL1继电器关断,参数设定为：AL1=90,HY1=10,ALP=2如下图

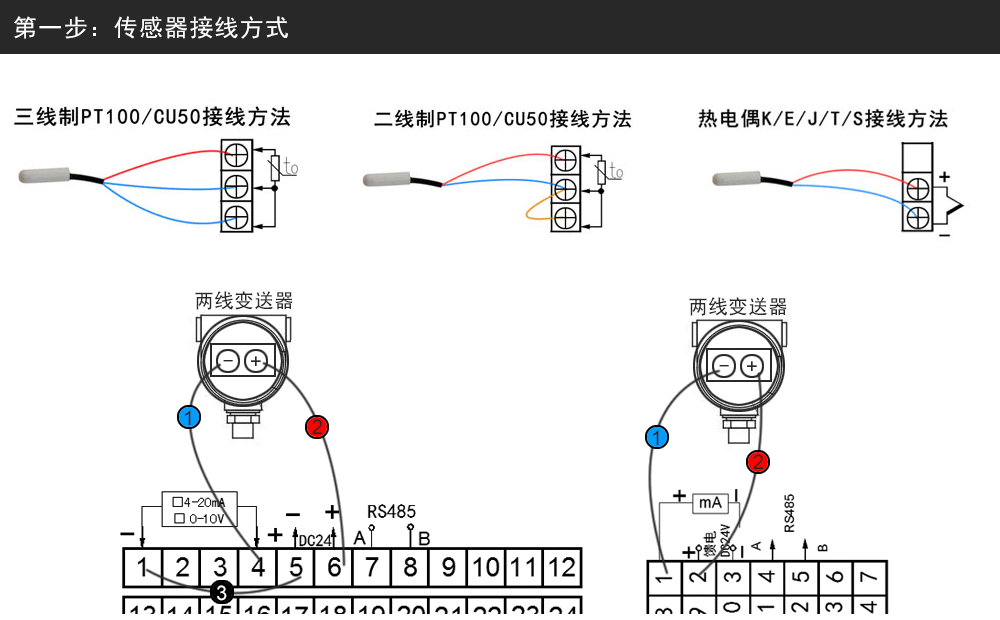

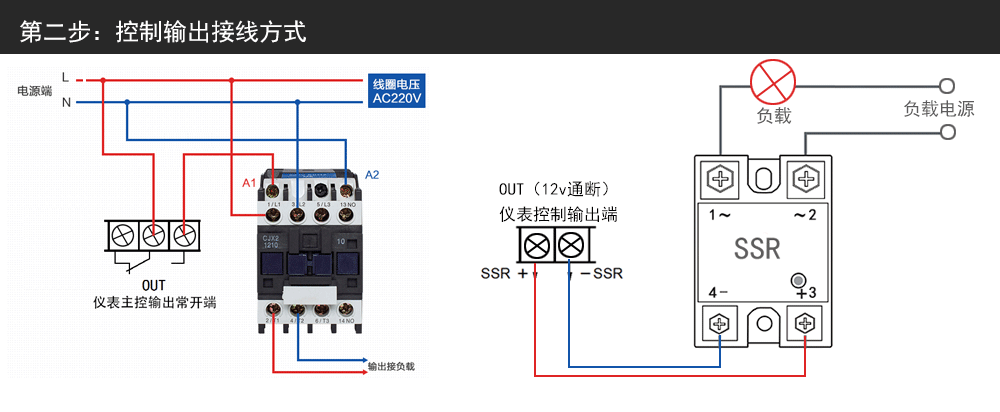

附1.仪表输入输出接线说明：

常用传感器一般为热电阻PT100,和热电偶K。怎样区分传感器？ 1.看外形如果有三条线的为热电阻，如PT100,CU50,PT1000等，两条线的以热敏电阻，热电偶的可能性比较大。 2.用万用表量阻值，如果两端阻值无穷小接近于0的即为热电偶K，如果阻值在100欧姆左右的就是PT100，如果阻值超过1K以上的那这条传感器是热敏电阻NTC的可能性比较大。同时PT100其中两条线同色的线阻值几乎会零，不同色线阻值100欧姆左右。

如果您的PT100是两条线的，接入仪表时请从其中一端延长出第三根线然后接入仪表，仪表仅支持三线制的PT100

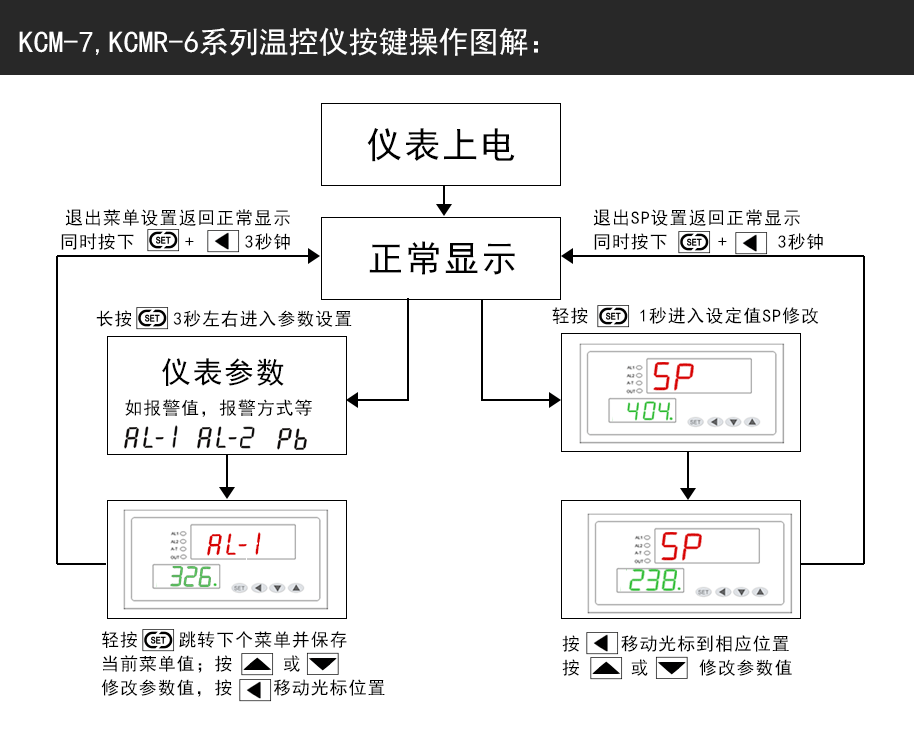

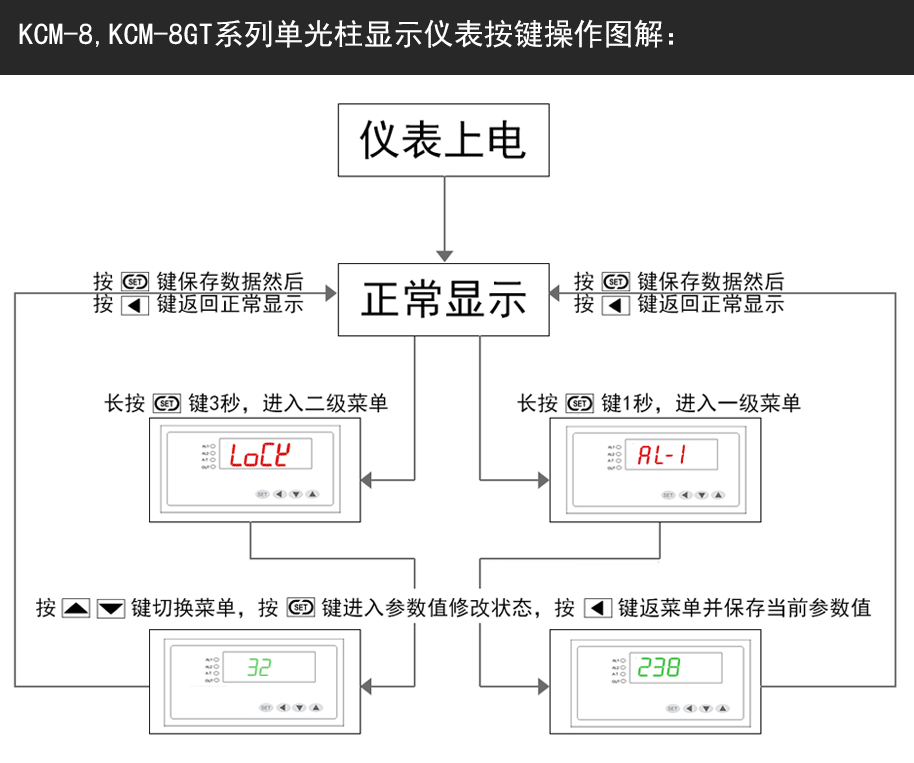

附2.仪表按键操作说明：

仪表LOCK为密码锁，为18时允许修改所有参数，否则禁止修改所有参数。
